컴퓨터 파워 서플라이 연결하는 방법!

컴퓨터 파워 서플라이 연결하는 방법!

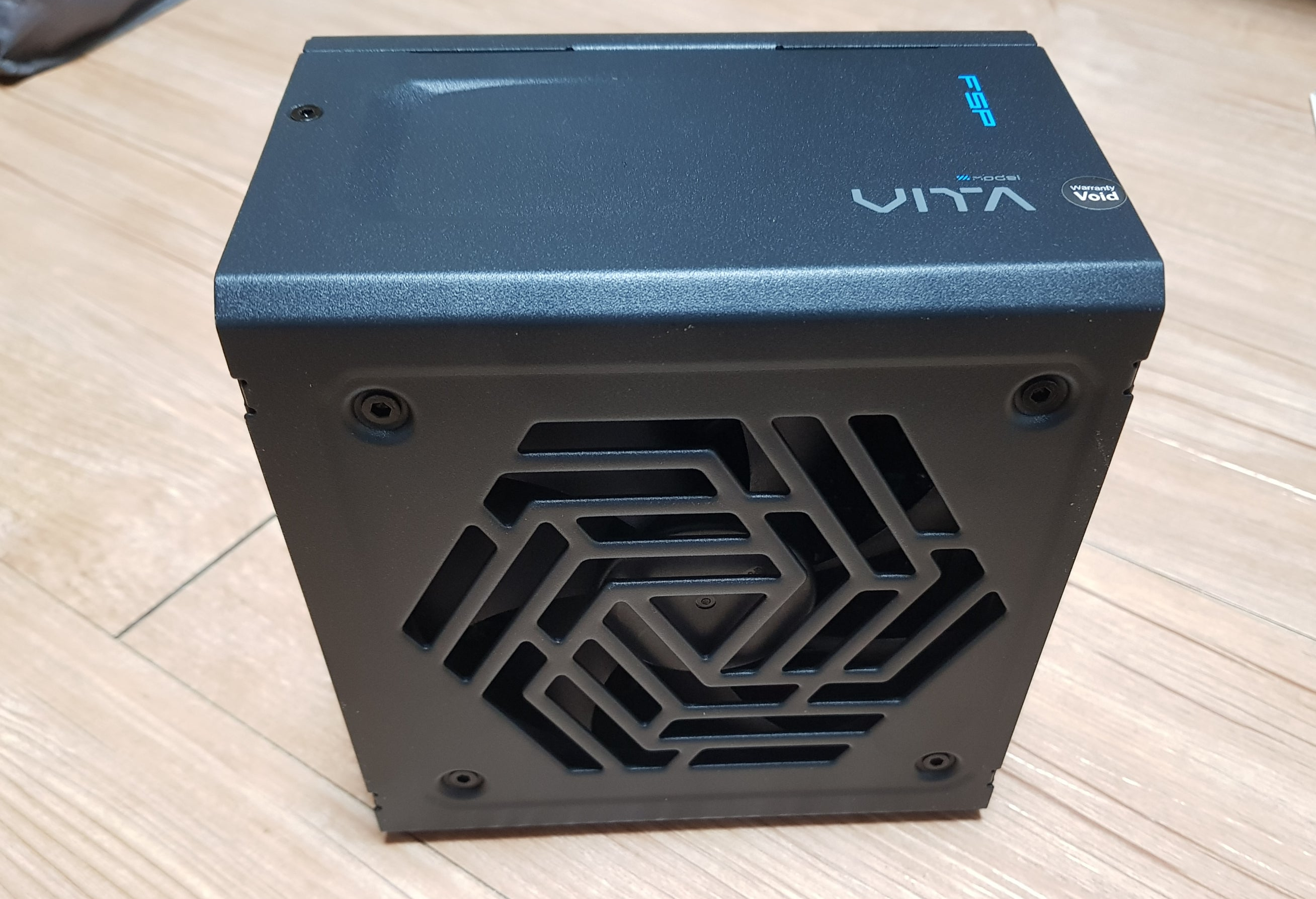

제가 작업 중인 파워 서플라이는 1000W 짜리라...

기존 파워 서플라이와는 모양이 조금 다를 수 있습니다.











파워 서플라이를 연결하기 전...

파워 서플라이에 대해 간단하게 알려드릴게요!



[[[ 무조건 들어가는 파워 케이블 ]]]



- 메인보드 (메인전원) : 20핀 + 4핀

- CPU (보조전원) : 4핀 + 4핀

- 그래픽카드: 8핀 + 8핀



요즘 그래픽카드 안들어가는 컴퓨터가 거의 없죠...

사무용이라고 해도 웬만하면 조그만한거 하나씩 장착합니다.

만약 그래픽카드가 없다면 메인보드랑 CPU만 신경 쓰시면 됩니다.











아니 근데 선생님 무조건 들어가는 파워 케이블은 알겠는데...

위에서 말씀하시는 저 " 핀 " 은 먼가요...?



파워 케이블의 규격을 말하는 겁니다.

예를 들어 4핀이면 4개의 포트가 있는거구요~

8핀이면 8개의 포트가 있는거죠~

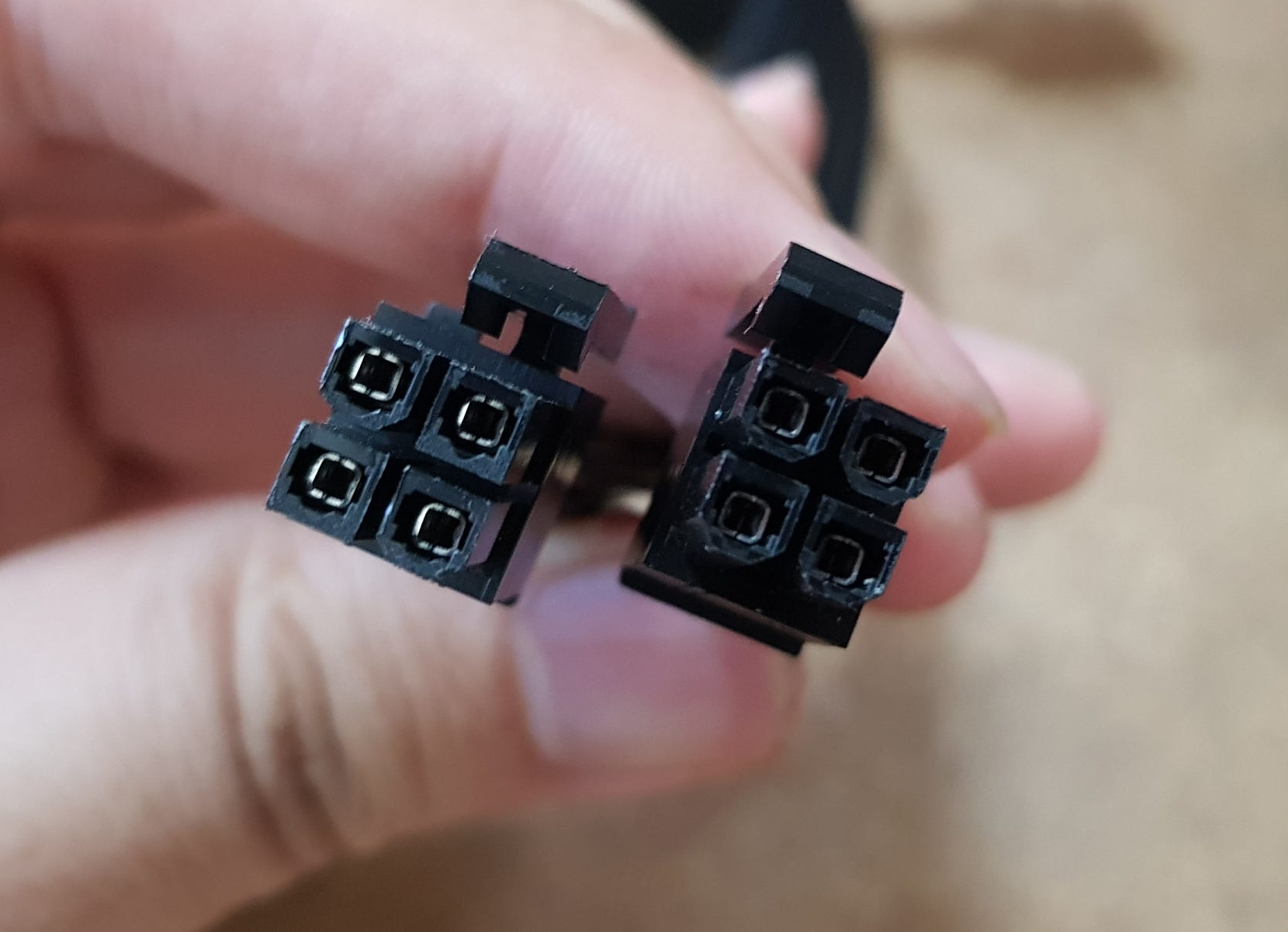

여기서 문제~ 요건 몇 핀일까요?

[[[ 정답 : 4 + 4핀 ]]]



이제 핀에 대해서는 어느 정도 감이 잡히셨나요?

이제 연결 방법에 대해서 알려드리겠습니다.

아 참고로 컴퓨터마다 요구되는 핀의 갯수가 다 다릅니다.

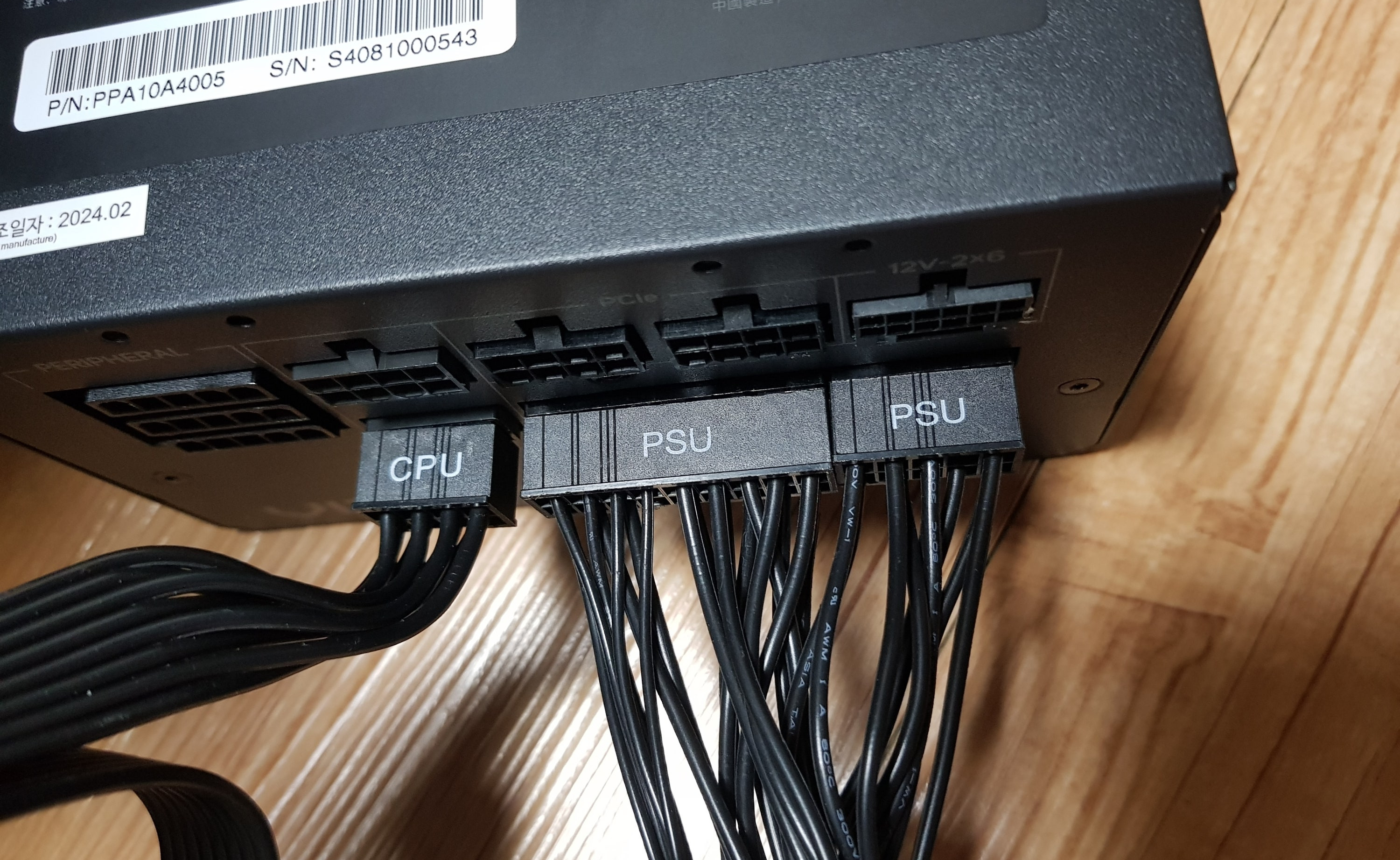

비싼 파워 같은 경우는 요렇게...

직접 연결해서 꼽는 형식인데...

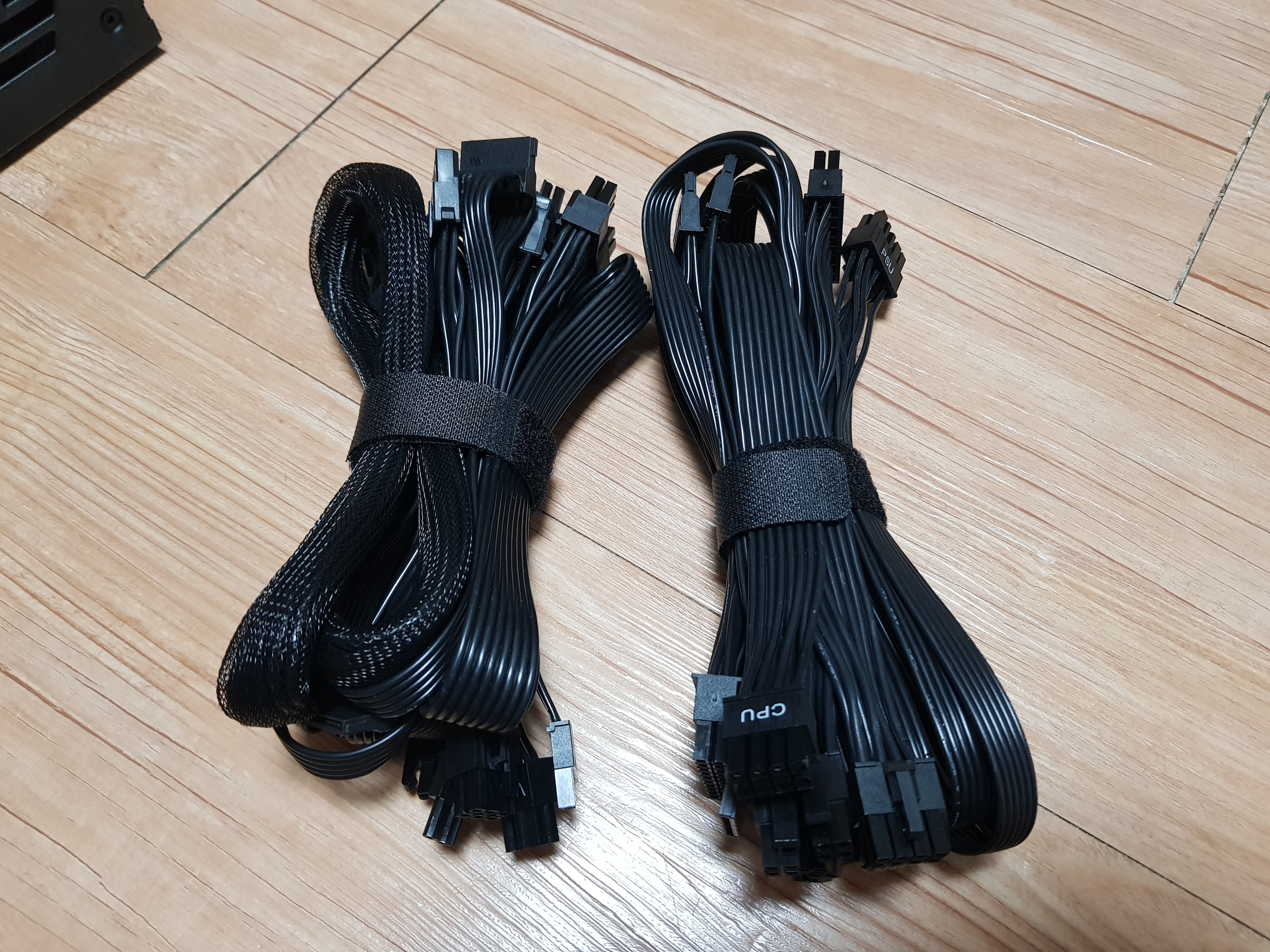

대부분의 파워는 케이블과 파워가 일체형입니다.

그래서 내 메인보드, 그래픽카드 파워 포트를 꼭 확인하고...

구매를 하셔야 합니다~!



아직 머가 먼지 감이 안잡히시니까...

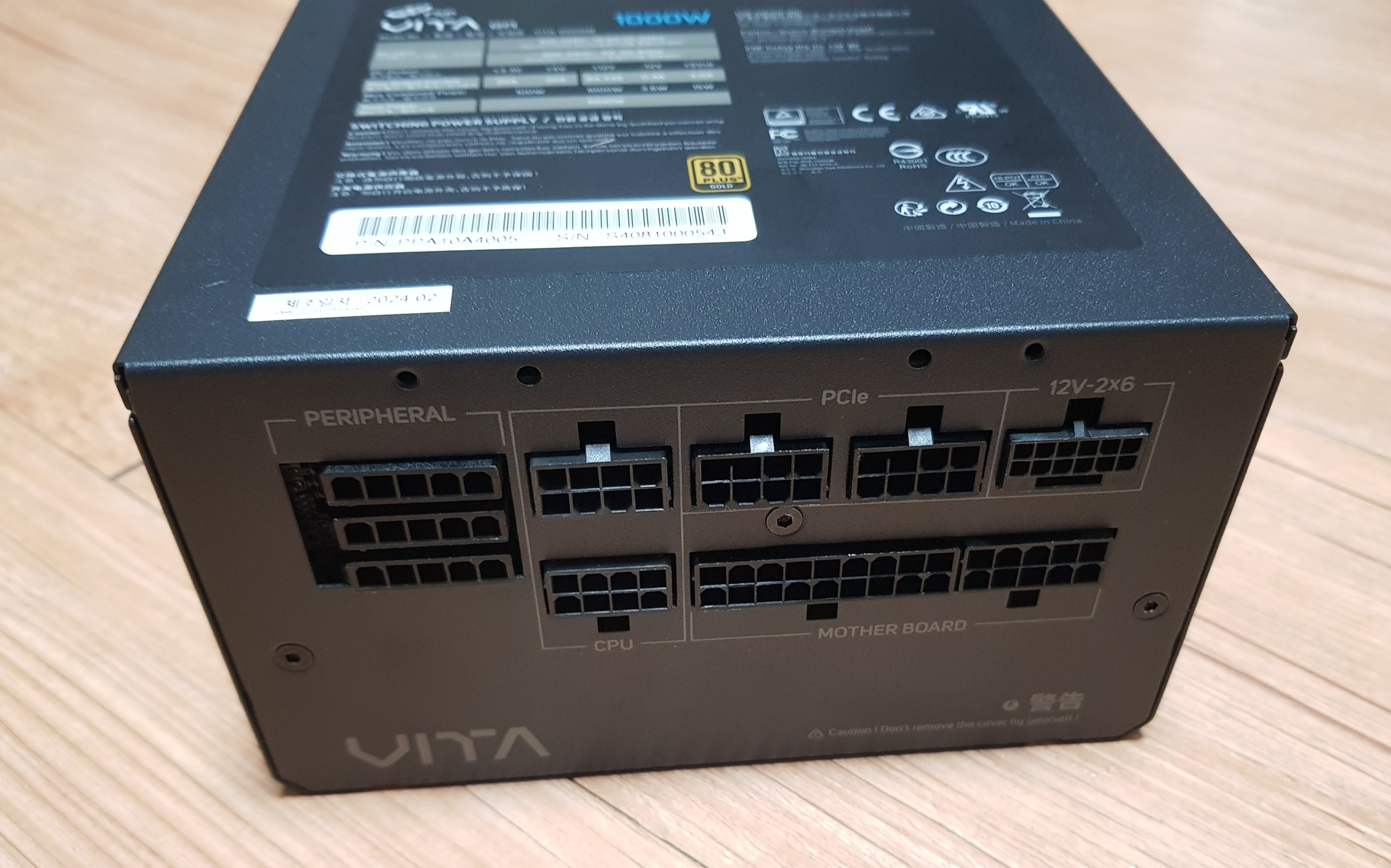

제 파워 서플라이를 기준으로 설명드려볼게요!



# MB 20 + 4 핀 x 1 [메인보드 주전원]

# CPU 4 + 4 핀 x 2 [CPU 보조전원]

# PCIe 6 + 2 핀 x 4 [그래픽카드 전원]

# PCIe 12V-2x6 x 1 [그래픽카드 전원]

# SATA x 8 [SSD / HDD 전원]

# MOLEX x 4 [팬 전원]



이제 이걸 보고 이 파워 사면 돼겠다...!

아니면 이 파워 사면 호환이 안돼겠다...

판단을 내리는겁니다.



모든 제품에는 상세 정보가 다 적혀있으니...

일일이 확인해보시고 구매하세요~

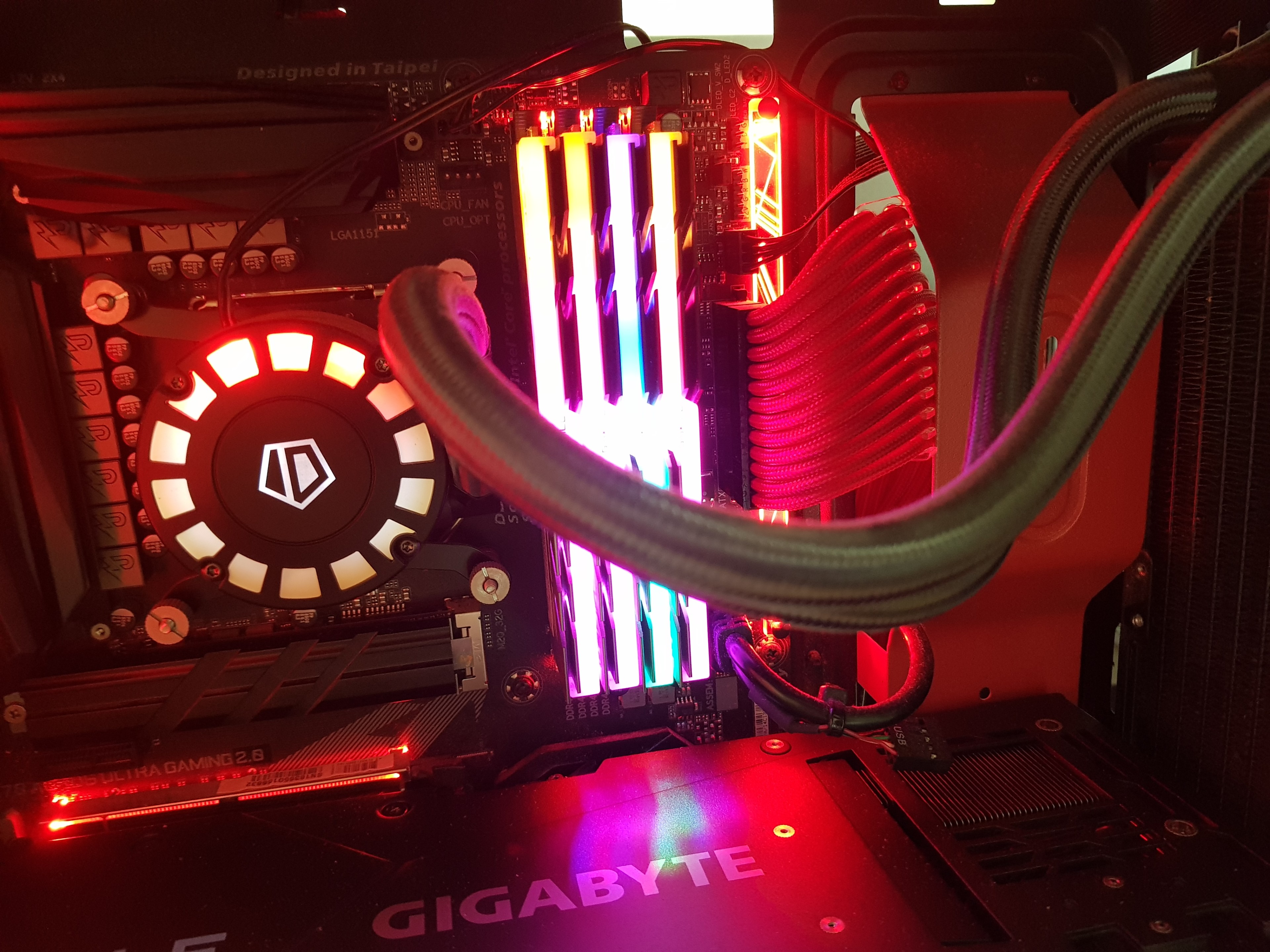

[[[ 메인보드 / 그래픽카드 연결 방법 ]]]



연결 방법 같은 경우에는 아주 간단합니다.

파워 케이블을 알맞는 포트에 연결하시면 돼요.

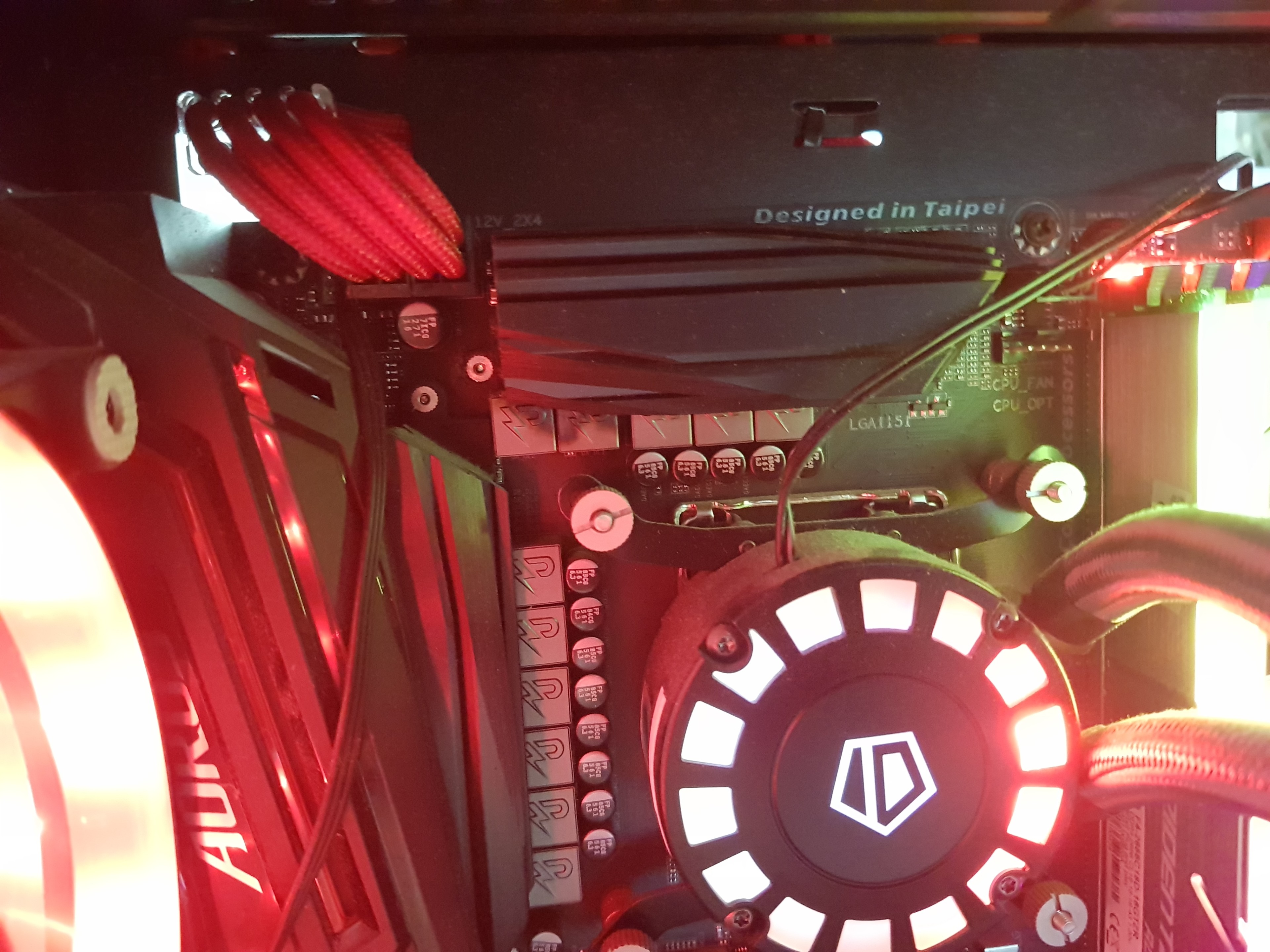

CPU 보조전원은 CPU 근처에 있구요~

메인보드 주전원은 메인보드 모서리 부분에 있습니다.

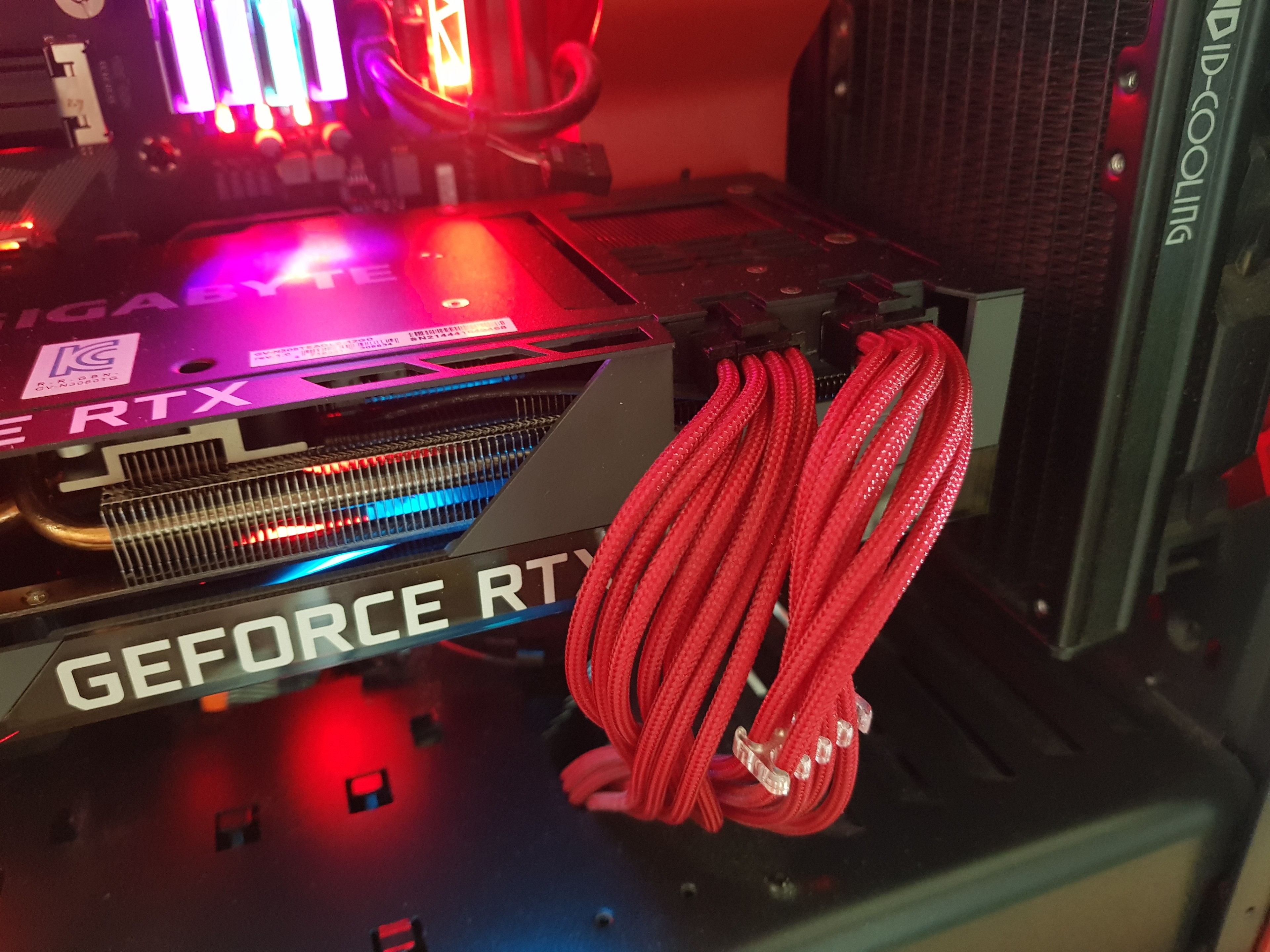

그리고 마지막 그래픽카드 파워도 그래픽카드 옆에 있답니다.

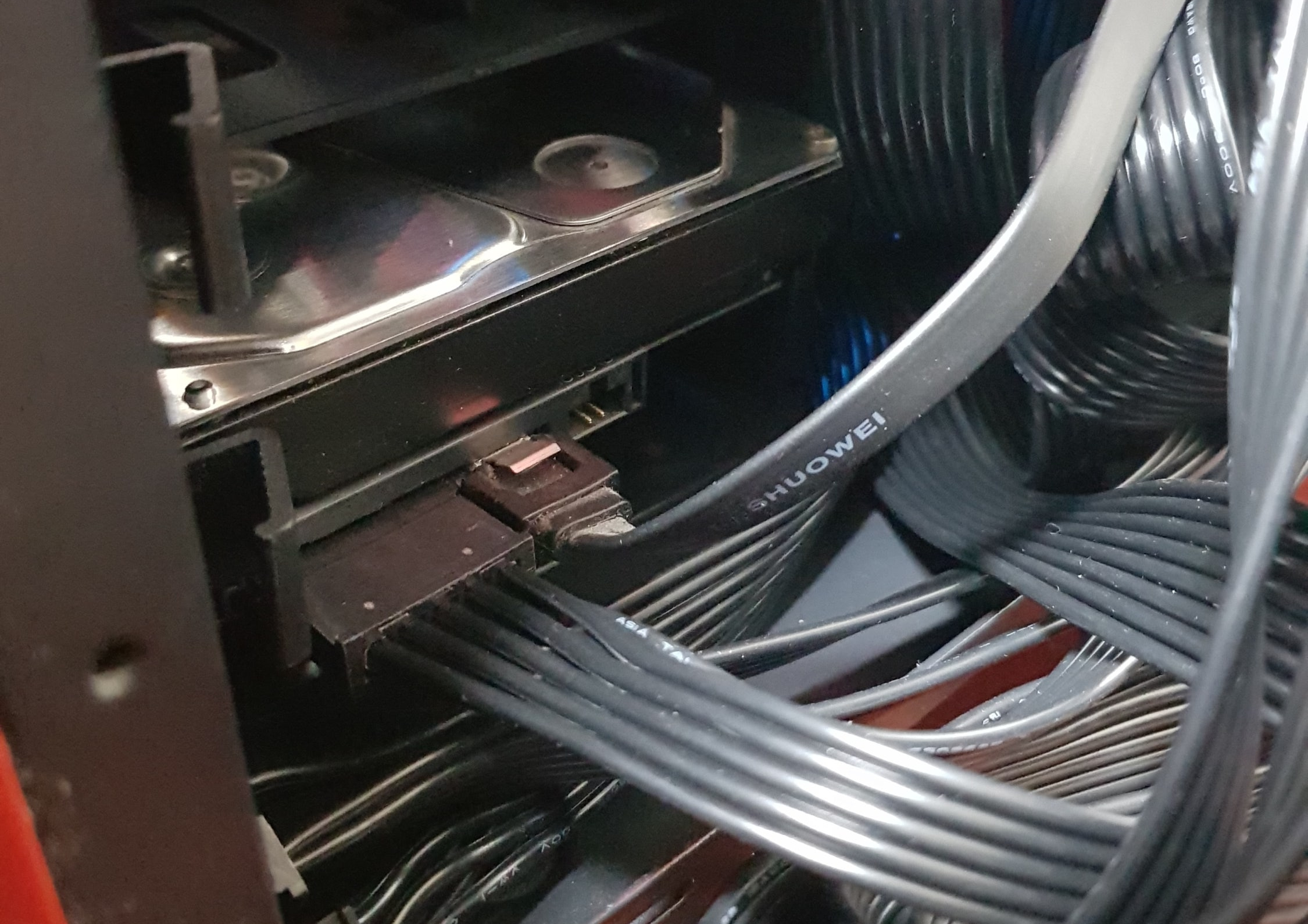

[[[ 하드디스크 연결 방법 ]]]



파워 케이블마다 포트 모양이 다 다르니...

눈으로 포트 모양을 확인하고

올바른 파워 케이블을 연결해주세요!

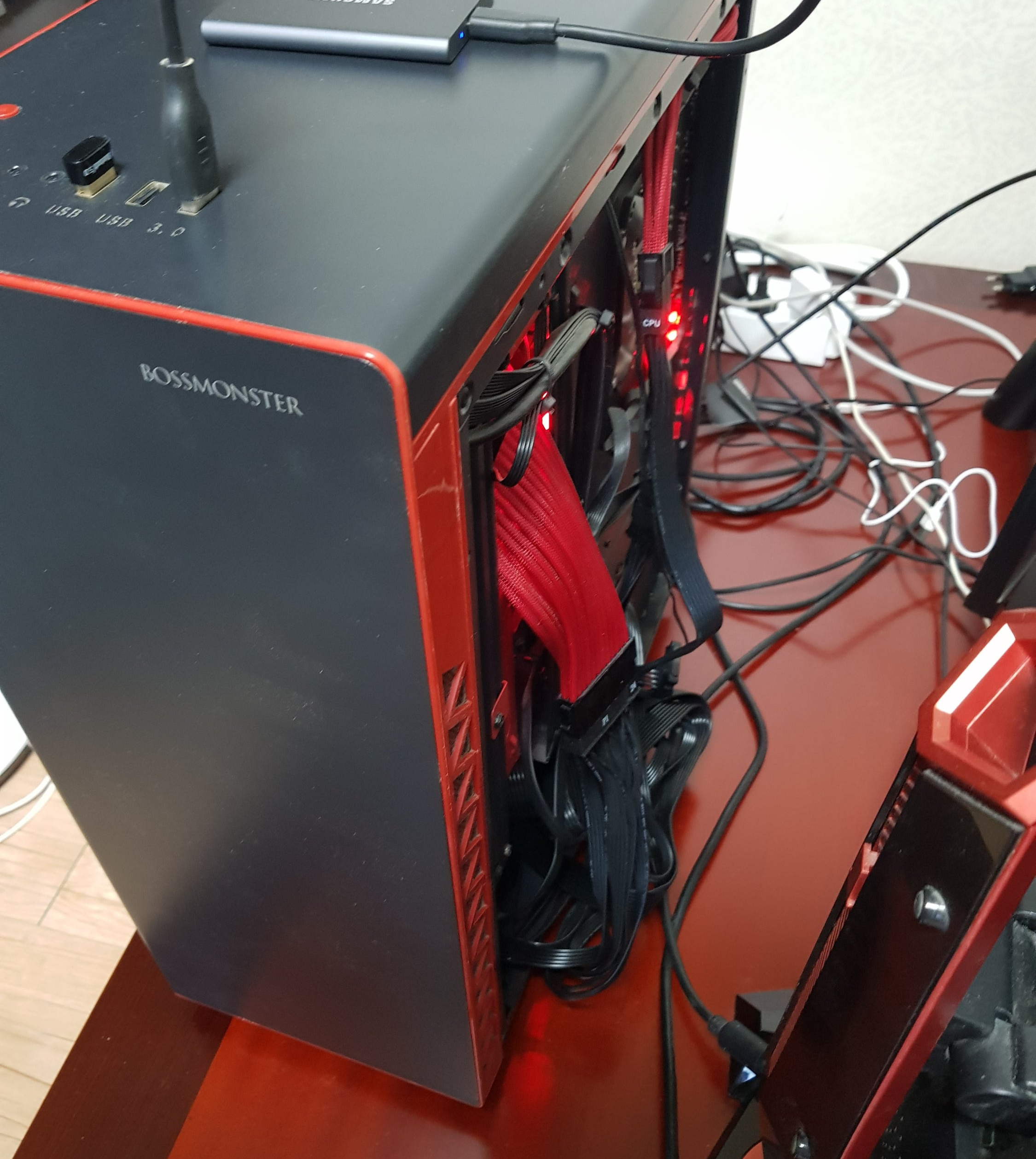

파워 케이블 정리 같은 경우는...

파워 서플라이가 정상 작동하는지...

확인을 한 다음 정리하시면 되는데...



저 가락 가락 국수 케이블을...

언제 정리할지 막막하군요... 크흠...
